太陽能電動閥門（風光互補物聯網）
D941X-16Q DN200 風光互補物聯網電動蝶閥
[返回列表頁]
D941X-16Q DN200 風光互補物聯網電動蝶閥產品介紹
一、 產品概述

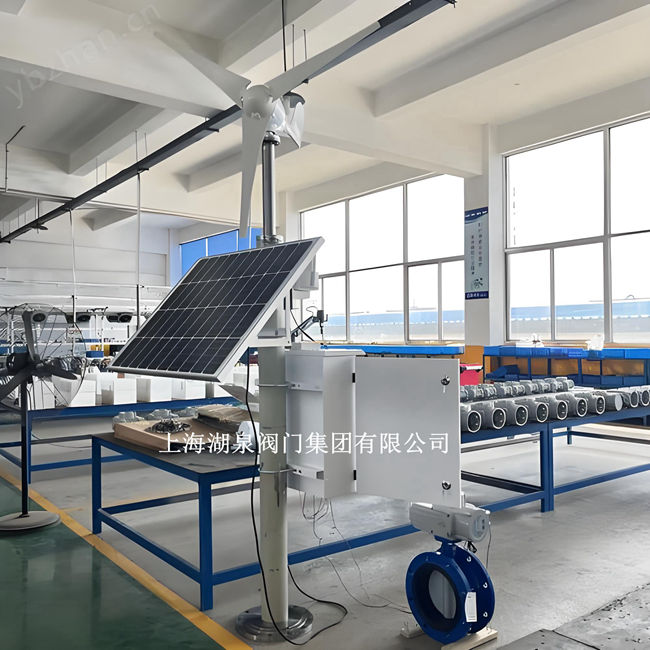

D941X-16Q DN200 風光互補物聯網電動蝶閥是一款集傳統流體控制與現代物聯網技術于一體的智能閥門設備。該產品基于成熟的D941X系列電動法蘭軟密封蝶閥結構，公稱通徑為DN200，公稱壓力為PN1.6MPa（16公斤），閥體材質通常為球墨鑄鐵（Q）。其核心創新在于集成了“風光互補供電系統”與“IoT物聯網通信模塊”，專為無市電供應或布線困難的野外、偏遠地區流體控制場景設計，廣泛應用于智慧水務、農田灌溉、遠程管網監控及環保工程等領域。
二、 核心技術與功能特點
1. 風光互補綠色能源供電
* 自給自足：配備小型風力發電機和太陽能光伏板，結合大容量儲能電池組，實現全天候能量收集與存儲。
* 低功耗設計：執行機構采用高效節能電機，待機功耗極低，支持DC24V直流供電，確保在連續陰雨天或無風條件下仍能維持長時間正常運行。
* 免布線安裝：徹底擺脫對交流電網（AC220V/380V）的依賴，大幅降低施工成本和維護難度，特別適用于山區、荒野等基礎設施薄弱區域。
2. 物聯網遠程智控
* 多模通訊：內置工業級無線通訊模塊，支持4G全網通（覆蓋廣、不限距離）或LoRa（低功耗、局域網組網）通信方式，可根據現場信號情況靈活選擇。
* 雙向交互：不僅支持上位機（云平臺/SCADA系統）下發開關、調節指令，還能實時上傳閥門狀態（開度、故障報警、電池電量、信號強度等數據）。
* 平臺兼容：支持標準MQTT/HTTP協議，可無縫接入主流IoT云平臺，支持私有化部署及第三方傳感器數據聯動，實現自動化邏輯控制（如根據水位、壓力自動啟閉）。
3. 高性能機械結構
* 軟密封零泄漏：采用優質橡膠密封圈，配合精密加工的球墨鑄鐵閥體和蝶板，實現雙向密封，關閉時達到零泄漏標準，適用于水、污水、空氣等非腐蝕性介質。
* 90°快速啟閉：角行程電動執行機構驅動蝶板旋轉0-90°，動作迅速，流阻小，流量特性近似直線，具備良好的調節性能。
* 手動應急操作：保留手輪裝置，在斷電或緊急情況下，可通過手動方式開啟或關閉閥門，保障系統安全。
三、 主要技術參數
| 參數項目 | 技術指標 |
| :--- | :--- |
| 型號 | D941X-16Q |
| 公稱通徑 (DN) | 200 mm |
| 公稱壓力 (PN) | 1.6 MPa (16 kgf/cm2) |
| 閥體材質 | 球墨鑄鐵 (QT450-10) |
| 密封形式 | 軟密封 (EPDM/NBR等橡膠) |
| 連接方式 | 法蘭式 (符合GB/T9113標準) |
| 驅動電源 | DC24V (由風光互補系統提供) |
| 防護等級 | IP67 (戶外防塵防水) |
| 工作溫度 | -10℃ ~ +80℃ (視密封材料而定) |
| 適用介質 | 水、海水、污水、油品、氣體等 |
| 通訊接口 | RS485 / 4G / LoRa (可選) |
| 控制信號 | 4-20mA (模擬量調節) / 開關量 (數字量) |
四、 應用場景
1. 智慧水務與供水管網：用于偏遠地區的自來水加壓站、輸水管線分段控制，實現遠程調度與漏損監測。
2. 農業灌溉系統：在無電農田、果園中，通過手機APP或預設程序自動控制灌溉閥門，節約水資源，降低人力成本。
3. 環保與污水處理：應用于農村分散式污水處理設施、河道排污口控制，適應潮濕、惡劣的戶外環境。
4. 石油石化與礦山：用于野外管道介質的切斷與調節，特別是在防爆要求不高但供電困難的場合。
五、 安裝與維護建議
* 安裝位置：應選擇通風良好、陽光充足且風力資源相對豐富的位置安裝風光互補組件，避免遮擋。
* 防潮處理：雖然防護等級高，但在長期高濕度環境下，建議檢查執行器內部加熱器是否正常工作，防止電路板凝露短路。
* 定期巡檢：定期檢查太陽能電池板清潔度、風機葉片靈活性以及電池組健康狀態，確保能源供應穩定。
* 信號測試：安裝完成后，需在現場測試無線信號強度，必要時增加外置天線以保證通訊穩定性。
一、 產品概述
D941X-16Q DN200 風光互補物聯網電動蝶閥是一款集傳統流體控制與現代物聯網技術于一體的智能閥門設備。該產品基于成熟的D941X系列電動法蘭軟密封蝶閥結構，公稱通徑為DN200，公稱壓力為PN1.6MPa（16公斤），閥體材質通常為球墨鑄鐵（Q）。其核心創新在于集成了“風光互補供電系統”與“IoT物聯網通信模塊”，專為無市電供應或布線困難的野外、偏遠地區流體控制場景設計，廣泛應用于智慧水務、農田灌溉、遠程管網監控及環保工程等領域。
二、 核心技術與功能特點
1. 風光互補綠色能源供電
* 自給自足：配備小型風力發電機和太陽能光伏板，結合大容量儲能電池組，實現全天候能量收集與存儲。
* 低功耗設計：執行機構采用高效節能電機，待機功耗極低，支持DC24V直流供電，確保在連續陰雨天或無風條件下仍能維持長時間正常運行。
* 免布線安裝：徹底擺脫對交流電網（AC220V/380V）的依賴，大幅降低施工成本和維護難度，特別適用于山區、荒野等基礎設施薄弱區域。
2. 物聯網遠程智控
* 多模通訊：內置工業級無線通訊模塊，支持4G全網通（覆蓋廣、不限距離）或LoRa（低功耗、局域網組網）通信方式，可根據現場信號情況靈活選擇。
* 雙向交互：不僅支持上位機（云平臺/SCADA系統）下發開關、調節指令，還能實時上傳閥門狀態（開度、故障報警、電池電量、信號強度等數據）。
* 平臺兼容：支持標準MQTT/HTTP協議，可無縫接入主流IoT云平臺，支持私有化部署及第三方傳感器數據聯動，實現自動化邏輯控制（如根據水位、壓力自動啟閉）。
3. 高性能機械結構
* 軟密封零泄漏：采用優質橡膠密封圈，配合精密加工的球墨鑄鐵閥體和蝶板，實現雙向密封，關閉時達到零泄漏標準，適用于水、污水、空氣等非腐蝕性介質。
* 90°快速啟閉：角行程電動執行機構驅動蝶板旋轉0-90°，動作迅速，流阻小，流量特性近似直線，具備良好的調節性能。
* 手動應急操作：保留手輪裝置，在斷電或緊急情況下，可通過手動方式開啟或關閉閥門，保障系統安全。
三、 主要技術參數
| 參數項目 | 技術指標 |
| :--- | :--- |
| 型號 | D941X-16Q |
| 公稱通徑 (DN) | 200 mm |
| 公稱壓力 (PN) | 1.6 MPa (16 kgf/cm2) |
| 閥體材質 | 球墨鑄鐵 (QT450-10) |
| 密封形式 | 軟密封 (EPDM/NBR等橡膠) |
| 連接方式 | 法蘭式 (符合GB/T9113標準) |
| 驅動電源 | DC24V (由風光互補系統提供) |
| 防護等級 | IP67 (戶外防塵防水) |
| 工作溫度 | -10℃ ~ +80℃ (視密封材料而定) |
| 適用介質 | 水、海水、污水、油品、氣體等 |
| 通訊接口 | RS485 / 4G / LoRa (可選) |
| 控制信號 | 4-20mA (模擬量調節) / 開關量 (數字量) |
四、 應用場景
1. 智慧水務與供水管網：用于偏遠地區的自來水加壓站、輸水管線分段控制，實現遠程調度與漏損監測。
2. 農業灌溉系統：在無電農田、果園中，通過手機APP或預設程序自動控制灌溉閥門，節約水資源，降低人力成本。
3. 環保與污水處理：應用于農村分散式污水處理設施、河道排污口控制，適應潮濕、惡劣的戶外環境。
4. 石油石化與礦山：用于野外管道介質的切斷與調節，特別是在防爆要求不高但供電困難的場合。
五、 安裝與維護建議
* 安裝位置：應選擇通風良好、陽光充足且風力資源相對豐富的位置安裝風光互補組件，避免遮擋。
* 防潮處理：雖然防護等級高，但在長期高濕度環境下，建議檢查執行器內部加熱器是否正常工作，防止電路板凝露短路。
* 定期巡檢：定期檢查太陽能電池板清潔度、風機葉片靈活性以及電池組健康狀態，確保能源供應穩定。
* 信號測試：安裝完成后，需在現場測試無線信號強度，必要時增加外置天線以保證通訊穩定性。
