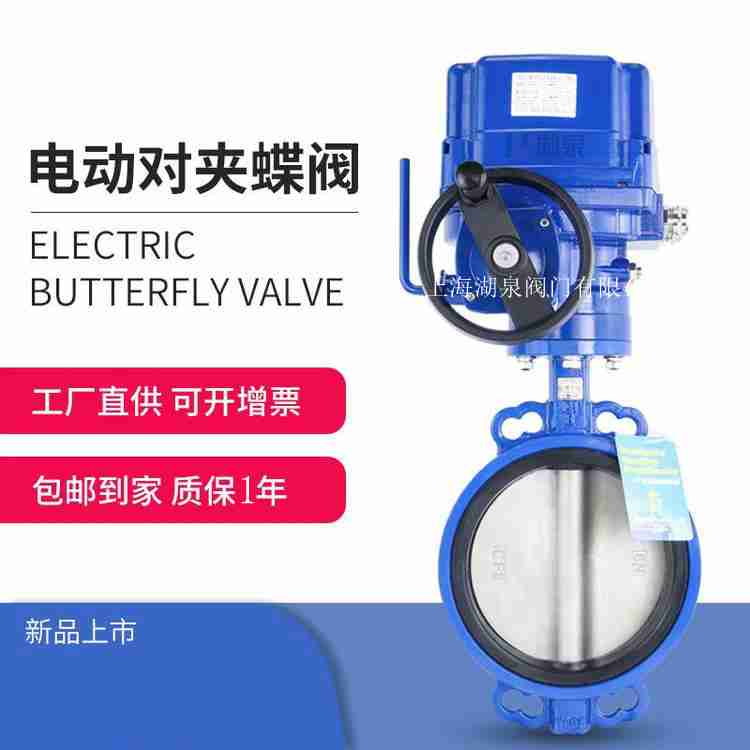

電動蝶閥d971x-16 dn150以電動執行器與蝶閥的完美的結合而稱謂，相同需要的扭力配置以符合國際通用的SIO5211連接標準平臺以及互為的±5°微調，而達到精密協和。
執行器，電動執行器90°120°180°270°旋轉角行程扭力控制分為開關無源觸點反饋型/智能調節型，特殊環境防爆、隔爆型。硬質鋁合金殼體 執行電源DC24v 、AC220v、AC380v等可選。內置過熱保護、中控反饋信號，指示器****窗口，附帶斷電應急手動裝置 防護等級IP67 底部安裝尺寸符合ISO5211/DIN3337國際標準 適應環境溫8℃，環氧樹脂涂層。詳細數據由供應商另行提供。
工作原理：
電動對夾蝶閥的工作原理與手動對夾蝶閥類似，只是在控制閥門開啟和關閉時使用電動執行器代替了手動操作。當控制系統給電動執行器發送指令時，電動執行器會根據指令控制閥板的旋轉運動，從而實現閥門的開啟和關閉。
主要特點：
（1）智能化程度高： 電動對夾蝶閥可以通過控制器精確地控制閥門的開啟和關閉，實現自動化控制，減少人為干預，提高效率。
（2）操作簡便： 電動對夾蝶閥的控制方式更加方便，操作簡單，節省人力資源。
（3）控制精度高： 電動執行器可以根據指令控制閥門的精確開啟程度，實現精細的流量調節。
（4）安全性高： 電動對夾蝶閥搭配的控制器可實現多級保護功能，如過載保護、過熱保護等，提高了設備的安全性。
|
公稱通徑
|
DN（mm）
|
50～2000
|
-
|
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
-
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
-
|
||
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|||
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
|
公稱通徑DN
|
L
|
H1
|
H
|
D1
|
Z-φd
|
D
|
L1
|
|
50
|
43
|
452
|
80/112
|
120/125
|
4-18
|
165
|
208
|
|
65
|
46
|
475
|
88/115
|
136/145
|
4-18
|
185
|
208
|
|
80
|
46/49
|
516
|
96/120
|
160/
|
8-18
|
200
|
208
|
|
100
|
52/56
|
551
|
115/140
|
185
|
8-18
|
220
|
208
|
|
125
|
56/64
|
566
|
128/170
|
210
|
8-18
|
220
|
208
|
|
150
|
56/70
|
606
|
140/180
|
240
|
8-22
|
285
|
256
|
|
200
|
60/76
|
731
|
175/210
|
295
|
8-22
|
340
|
256
|
|
250
|
68/76
|
778
|
202/240
|
355
|
12-22
|
395/405
|
256
|
|
300
|
78/83
|
830
|
242/290
|
410
|
12-22
|
445/460
|
256
|
|
350
|
78/92
|
996
|
266/320
|
470
|
16-22
|
505-520
|
346
|
|
400
|
102
|
1058
|
298/350
|
515/525
|
16-26
|
565/580
|
346
|
