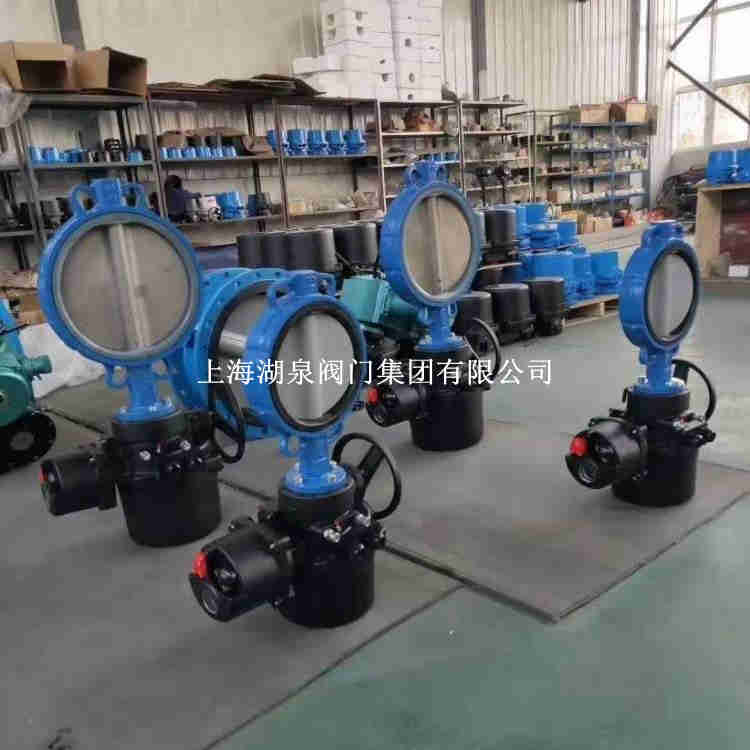

d941h-16c電動蝶閥尺寸、說明書型號 D941H—16C 一、智能型電動對夾蝶閥概述: 智能型對夾電動蝶閥采用三偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉,加之密封材料選擇得當,從...精小型電動法蘭蝶閥D941H-16C 一、精小型電動法蘭蝶閥D941H-16C特點 1.智能調節(4～20mA模擬量信號或1-5V 控制) 2.結構緊湊,所需安裝空間小。 3.蝶閥閥體多樣化選擇,可定制性強。

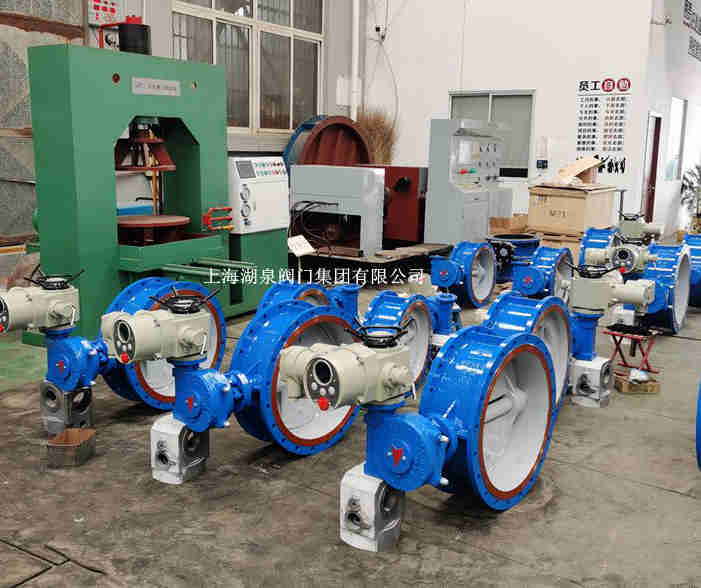

采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便...可分為電動調節法蘭蝶閥和開關型,還可根據工況選擇防爆電動法蘭蝶閥和非防爆型,是由法蘭連接的,以碳鋼、球墨鑄鐵、不銹鋼...D941H-16硬密封電動蝶閥采用智能型電動執行器與硬密封蝶閥組成,硬密封電動蝶閥密封面均采用不同硬度合金堆焊和不銹鋼碟板制作,具有良好的耐腐蝕性,使用壽命長的特點。
型號 D941H-16C 一、普通型電動開關通風蝶閥概述: 普通型電動通風開關蝶閥又稱電動風量調節蝶閥,由角行程電動執行機構和蝶閥組成,采用中線式碟板與短結構鋼板焊接的新型結構形式設...結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。是由高品質密封蝶閥和高精度電動執行器組成。礦用防爆電動蝶閥的結構形式有:三偏心結構和單偏心結構,密封形式有:金屬密封和軟密封結構。

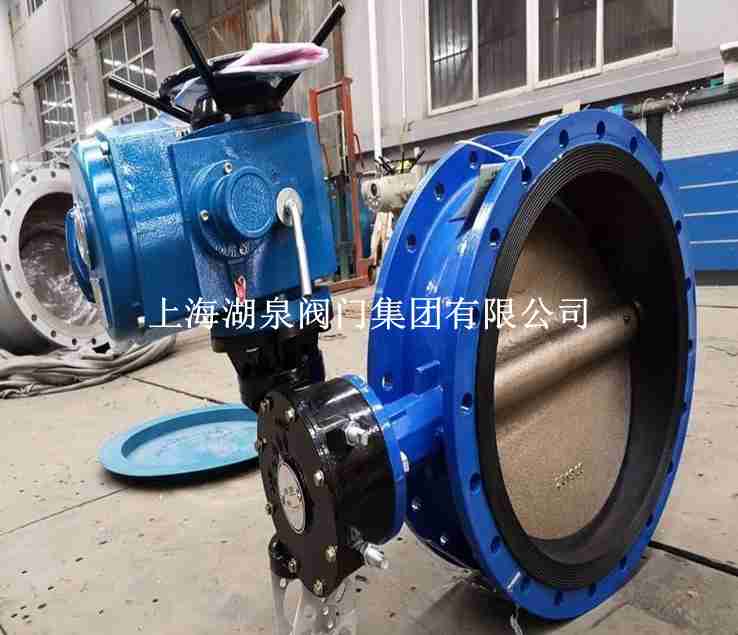

電動蝶閥型號 電動蝶閥的型號有很多種,常見的有D971X-16C、D971H-16C、D971F-16C、D941X-16C、D941F-16C、D943X-16、D943H-16C等。其中各個代號依次代表的含義如下: 一、蝶閥名稱: ...D941X型電動法蘭軟密封蝶閥用途及特點 ;軟密封蝶閥適用于溫度≤80℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;治金、城建、輕紡、造紙等... 工作電源通常有:AC220V,AC380V等。輸入信號:4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后;以電能作為驅動力來驅動...
|
公稱通經DN（mm) |
50～2000 |
|||
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
Dt3/6/43H-40C.P.R.V系列法蘭式彈性金屬金屬硬密封蝶閥主要外形和連接尺寸
|
公稱通徑 |
結構長度 |
外形尺寸（參考值 ） |
連接尺寸（標準值） |
|||||||||||||
|
L |
H |
Dt343H |
Dt643H |
Dt943H |
PN4.0MPa |
|||||||||||
|
毫米 |
英寸 |
短 |
長 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
|
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
|
|
|
530 |
250 |
255 |
165 |
125 |
4-18 |
|
65 |
2 1/2 |
112 |
170 |
115 |
370 |
180 |
200 |
625 |
355 |
92 |
550 |
250 |
255 |
185 |
145 |
8-18 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
625 |
355 |
92 |
565 |
250 |
255 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
645 |
355 |
92 |
600 |
250 |
255 |
235 |
190 |
8-22 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
675 |
550 |
138 |
640 |
250 |
255 |
270 |
220 |
8-26 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
715 |
550 |
138 |
705 |
300 |
315 |
300 |
250 |
8-26 |
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
800 |
550 |
138 |
775 |
300 |
315 |
375 |
320 |
12-30 |
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
850 |
550 |
138 |
945 |
300 |
315 |
450 |
385 |
12-33 |
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
925 |
450 |
220 |
1070 |
300 |
315 |
515 |
450 |
16-33 |
|
350 |
14 |
190 |
290 |
310 |
830 |
380 |
420 |
1035 |
450 |
220 |
1140 |
300 |
315 |
580 |
510 |
16-36 |
|
400 |
6 |
216 |
310 |
350 |
915 |
450 |
470 |
1070 |
650 |
280 |
1210 |
300 |
315 |
660 |
585 |
16-39 |
|
450 |
8 |
222 |
330 |
380 |
960 |
480 |
490 |
1190 |
650 |
280 |
1335 |
575 |
714 |
685 |
610 |
20-39 |
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
|
|
|
1415 |
575 |
714 |
755 |
670 |
|
