農田灌溉系統 D971X-10 風光互補物聯網電動蝶閥產品介紹
產品概述

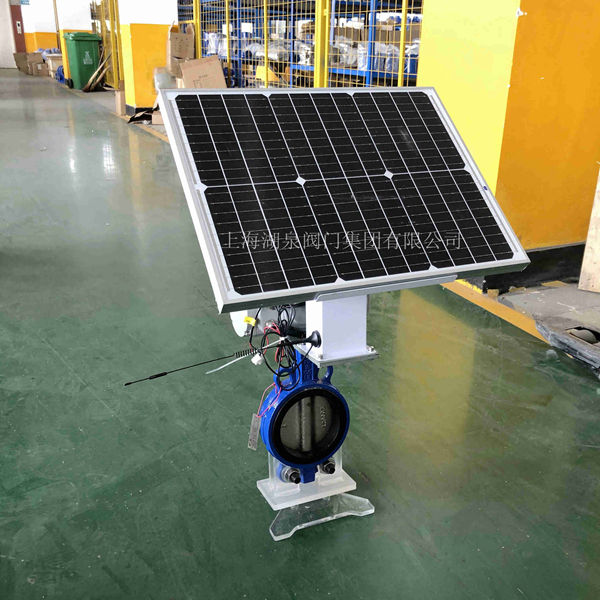

D971X-10 風光互補物聯網電動蝶閥是一款專為現代智慧農業、農田灌溉及水利調度設計的智能化流體控制設備。該產品在傳統 D971X 系列電動軟密封蝶閥的基礎上，深度融合了“風光互補供電”與“IoT 物聯網遠程控制技術”，解決了偏遠農田無市電接入、布線困難及人工巡檢成本高等痛點。通過太陽能板與小型風力發電機的協同供電，結合低功耗無線通訊模塊，實現了閥門的無人值守、遠程精準調控及實時狀態監測，是構建高效、節水、智能農田灌溉系統的核心執行單元。
核心技術與功能特點
1. 風光互補自供電系統
* 綠色能源驅動：集成高效單晶硅太陽能板與微型風力發電機，形成“風+光”互補供電體系。即使在陰雨天或夜間，也能通過儲能電池（如鋰電池）確保持續穩定供電，徹底擺脫對傳統電網的依賴。
* 超低功耗設計：采用休眠喚醒機制，僅在接收指令或定時上報數據時激活通訊模塊，靜態功耗極低，確保在連續陰雨天氣下仍能維持長時間正常工作。
* 免布線安裝：無需鋪設電力電纜，大幅降低施工難度與初期投資成本，特別適用于地形復雜、分散廣闊的農田場景。
2. IoT 物聯網遠程控制
* 多模通訊支持：內置工業級無線通訊模塊，支持 4G/NB-IoT/LoRa 等多種通訊方式。4G 模式覆蓋范圍廣，適合遠距離集中管理；LoRa 模式適合局部區域組網，成本低且穿透力強。
* 云平臺無縫對接：直接接入主流 IoT 物聯網平臺，支持 MQTT、CoAP 等標準協議。用戶可通過手機 APP、PC 端監控大屏或微信小程序，隨時隨地查看閥門開度、流量狀態及設備電量。
* 智能邏輯控制：支持第三方傳感器（如土壤濕度計、氣象站、水位計）數據接入。可設定自動化策略，例如“當土壤濕度低于 30% 時自動開啟灌溉，達到 80% 時自動關閉”，實現真正的智慧節水灌溉。
3. 高性能閥門本體
* 結構緊湊可靠：采用中線型無銷或對夾式雙偏心結構設計，體積小、重量輕，流通阻力小，啟閉迅速（90°回轉）。
* 優異密封性能：閥座密封副采用不銹鋼與 EPDM（三元乙丙橡膠）或 NBR（丁腈橡膠）配對，具備雙向密封功能，泄漏率符合 GB/T 13927 標準，適用于清水、污水及含少量顆粒的介質。
* 防護等級高：電動執行機構防護等級達到 IP67 及以上，具備良好的防水、防塵、耐腐蝕能力，適應戶外惡劣環境。
* 手動應急操作：配備現場手輪及指示盤，在極端情況下可進行本地手動開關操作，保障系統安全性。
主要技術參數
| 參數項目 | 技術指標 |
| :--- | :--- |
| 型號 | D971X-10 (風光互補物聯網版) |
| 公稱通徑 (DN) | DN40 ~ DN500 mm (可根據需求定制至 DN1200) |
| 公稱壓力 (PN) | PN1.0 MPa / PN1.6 MPa |
| 適用溫度 | -20℃ ~ +150℃ (取決于密封材料) |
| 適用介質 | 水、污水、海水、油品、氣體及弱腐蝕性流體 |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 (304/316L) |
| 密封材料 | EPDM (耐水/蒸汽), NBR (耐油), FPM (耐高溫) |
| 連接形式 | 對夾式、法蘭式 |
| 電源供應 | DC 24V (風光互補充電系統)，內置蓄電池 |
| 通訊方式 | 4G / NB-IoT / LoRa / RS-485 (可選) |
| 控制信號 | 開關量控制 / 4-20mA 模擬量調節 (可選) |
| 防護等級 | IP67 |
| 執行標準 | GB/T 12238, GB/T 13927 |
應用場景
1. 高標準農田建設：用于大型連片農田的分區灌溉控制，實現水肥一體化精準投放。
2. 智慧水務與水源地保護：應用于水庫、渠道、泵站的水位調節與流量分配。
3. 園林綠化與噴淋系統：城市公園、高爾夫球場、草坪的自動噴灌控制。
4. 偏遠地區水利設施：無市電覆蓋的山丘、戈壁、海島等地的引水工程。
5. 應急搶險與臨時供水：快速部署的移動式供水控制系統。
選型與訂貨須知
為確保產品完美匹配實際工況，請在訂貨時提供以下詳細信息：
1. 基本參數：明確公稱通徑 (DN)、公稱壓力 (PN)、連接方式 (對夾/法蘭)。
2. 介質特性：說明輸送介質的種類、溫度、是否含有顆粒或腐蝕性成分，以便選擇合適的閥體與密封材料。
3. 控制需求：確定是需要簡單的開關控制，還是需要進行流量比例調節 (4-20mA)。
4. 通訊要求：根據現場網絡覆蓋情況，選擇 4G、NB-IoT 或 LoRa 通訊模塊。若需接入特定云平臺，請提前告知平臺協議類型。
5. 供電配置：根據當地光照與風力資源，確認是否需要加大太陽能板功率或增加電池容量以應對連續陰雨天氣。
6. 其他選項：是否需要防爆認證、特殊涂層防腐、或集成流量計等附加功能。
