通風電動蝶閥

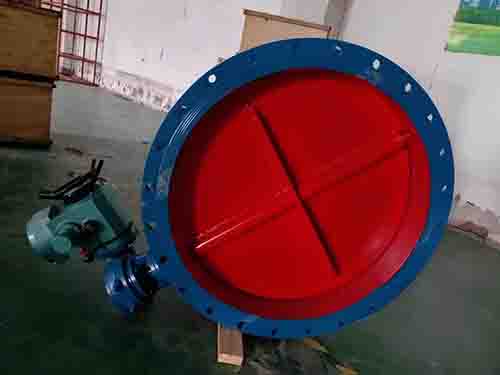

普通型電動通風蝶閥
[返回列表頁]
一、普通型電動通風蝶閥概述：
普通型電動通風蝶閥主要是用在各種煙道上。是一種非密閉性的閥門，通風蝶閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。電動通風蝶閥也可分為電動開關通風蝶閥，電動調節通風蝶閥廣泛用于治金、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。具有結構尺寸短，重量輕，安裝方便等特點。電動通風蝶閥驅動力矩小，啟閉靈活，操作方便。閥體上設置密封擋圈，密封副之間無可見間隙，泄漏率小,經檢測，達到國家標準。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象的發生。
二、普通型電動通風蝶閥特點如下：
1、普通型電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便。
2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
3、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
4、電動通風蝶閥操力矩小，操作方便，省力靈巧。
5、電動通風蝶閥采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
三、普通型電動通風蝶閥產品參數：
公稱通徑：DN50～DN2000
工作電源：AC220V，AC380V, DC24V
介質溫度：0-450℃（備選）
公稱壓力：0.1～0.6MPa
適用介質：含塵煙氣、空氣、煤氣
輸入信號4-20mA/0-5V～10V(備選）
輸出信號4-20mA/0-5V～10V(備選）
連接方式：法蘭式
流量特性：線性/等百分比特性
控制方式：調節或開關式控制
密封形式：開放式、后座式（超高溫適用）、密封式（常溫適用）
閥體材質：A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼
閥板材質：A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼
填料材質：襯四氟、石墨
制造標準JB/T8692-199
產品設計與制造GB/T122381989、API609標準
產品檢查與實驗GB/T139271992、API598標準
側法蘭連接GB9115.88、GB9113.3～5-88、ASME B16.5CL.150，CL.300及ASME B16.47CL.150標準。
四、普通型電動通風蝶閥安裝提示：
（1）在安裝時，閥瓣要停在關閉的位置上。
（2）開啟位置應按蝶板的旋轉角度來確定。
（3）帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
（5）設計新穎、合理、結構獨特，重量輕，啟閉迅速。
（6）力矩小，操作方便，省力靈巧。
（7）采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
