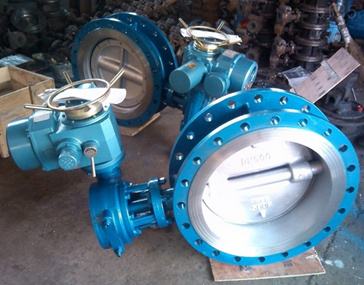

鑄鋼電動開關蝶閥
[返回列表頁]
一、鑄鋼電動開關蝶閥概述：
本公司的電動開關法蘭蝶閥適用于兩位開關(切斷)控制或者調節的工況場合。電動開關蝶閥其結構分為金屬密封和軟密封結構。金屬密封是采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°的時候密封面仍處于滑動接觸摩擦的問題,實現蝶板在開啟的時候密封面即分離,關閉接觸即密封的情況,達到增加使用壽命、密封性能良好的目的。軟密封結構是采用對夾蝶閥閥體，在其閥體的內壁襯氟或者襯膠，達到與蝶板密封的狀態，可以達到介質不泄漏。因此主要應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。
二、鑄鋼電動開關蝶閥特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、鑄鋼電動開關蝶閥執行機構：
1.功能強勁：智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
四、鑄鋼電動開關蝶閥主要技術參數：
1、閥體 閥體形式 直通鑄造閥 公稱通徑 DN50～1200mm 公稱壓力 PN1.0、1.6、2.5MPa 法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準 連接形式 法蘭式、對夾式 閥蓋形式 一體式 壓蓋型式 壓板壓緊式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
2、閥內件 閥芯形式 "蝶"型垂直板式 流量特性 近似等百分比 閥芯材料 鑄鋼、不銹鋼（CF8、CF8M、CF3、CF3M）
3、執行器 執行器型號 CHR、3810R、DZW、HQ、PSQ電動執行機構 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95%
