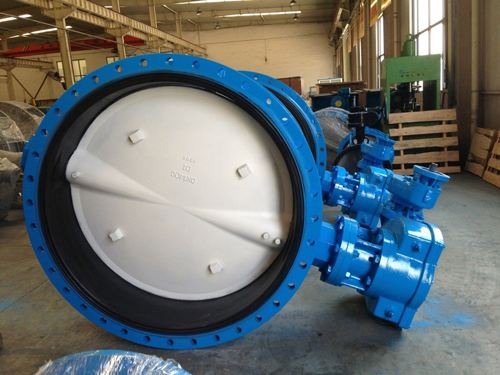

大口徑電動開關蝶閥
[返回列表頁]
一、大口徑電動開關蝶閥概述：
大口徑開關電動蝶閥連接方式以及結構形式都是分為法蘭式還有對夾式這兩種，并且由于有著體力小重量比較輕以及結構簡單等特點，它的操作其實也是十分簡單的，并且我們日常生活中難免會出現停電的情況，當停電的時候自動化就成為了空談了，因為這里我們所說的自動化是電動自動化，是建立在電力之上的，當沒有電或者是電路出現故障的時候，我們可以切換為手動操作繼續來使用。
二、大口徑電動開關蝶閥特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、 大口徑電動開關蝶閥主要技術參數：
| 公稱通經DN（mm) | 50～2000 | 50～1600 | |
| 公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
四、大口徑電動開關蝶閥主要技術參數：
1、閥體 閥體形式 直通鑄造閥 公稱通徑 DN50～1200mm 公稱壓力 PN1.0、1.6、2.5MPa 法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準 連接形式 法蘭式、對夾式 閥蓋形式 一體式 壓蓋型式 壓板壓緊式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
2、閥內件 閥芯形式 "蝶"型垂直板式 流量特性 近似等百分比 閥芯材料 鑄鋼、不銹鋼（CF8、CF8M、CF3、CF3M）
3、執行器 執行器型號 CHR、3810R、DZW、HQ、PSQ電動執行機構 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95%
