相對濕度：不大于90%（25℃時）
電 源：三相：380VAC ±10%；50Hz ±1%，三相三線制、三相四線制均可；單相：220AC -15%~+10%；50Hz ±1%，（特殊電源要求，請在訂貨時說明）
輸入信號：調節型：DC4-20mA；開關型：無源干觸點，DC24V,AC220V
輸出信號：閥位反饋DC4-20mA；5組現場可組態輸出觸點，1組故障報警輸出觸點
輸出觸點容量：250VAC/5A
輸出電流信號負載阻抗：50Ω~750Ω。
工作制式：短時工作制，時間定額為10min；
防護等級：IP54，IP55或IP67
防爆標志：Ex dIIBT4Gb；
輸出扭矩：多回轉50～5000N.m，部份回轉50～160000N.m；
輸出轉速：多回轉10～72r/min，部份回轉0.125～4r/min；
快關型閥門電動裝置不適合作調節型使用。
基本誤差、回差、死區（可調）：1級，2.5級、5級可選（僅調節型適用）
2、電動蝶閥手動啟閉時，應先撥動電動裝置上的轉換手柄。旋轉手順時針方向為關閉，反之為開啟。
3、撥“現場”檔位可用現場控制柜控制蝶閥的開停。按“開閥”按鈕為打開電動蝶閥，按“閉閥”按鈕為關閉蝶閥，按“停止”按鈕為打開或關閉蝶閥的過程中隨時停止蝶閥閥板的轉動，操作過程中觀察各指示燈的顯示；撥“遠程”擋位，由中控室控制開停。
4、電動操縱時，按電鈕開關即可，手動操作狀態自動變為電動操作狀態。
5、長期閉合的電動蝶閥附近會有泥沙沉積區，這些泥沙會對蝶閥的開合形成阻力。開啟時，應反復做開合動作，促使沉積泥沙的松動。若發現蝶閥附近經常有泥沙沉積現象，應經常開閉電動蝶閥，以利于積沙的排除。
6、對于長期不啟閉的電動蝶閥，也應定期運轉一兩次，以防止銹死或於死。

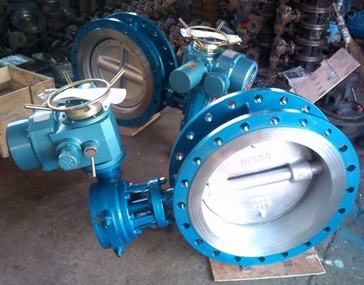

一、蝶閥電動裝置產品說明：
上海湖泉閥門有限公司生產的的蝶閥電動裝置引入調節系統即形成智能調節型電動裝置。可接收和輸出4~20mA標準信號。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒蓋為遠方控制，打開蓋子為現場操作。
二、蝶閥電動裝置主要技術參數：
環境溫度：-20℃～+60℃。可選環境溫度：-30℃～+70℃相對濕度：不大于90%（25℃時）
電 源：三相：380VAC ±10%；50Hz ±1%，三相三線制、三相四線制均可；單相：220AC -15%~+10%；50Hz ±1%，（特殊電源要求，請在訂貨時說明）
輸入信號：調節型：DC4-20mA；開關型：無源干觸點，DC24V,AC220V
輸出信號：閥位反饋DC4-20mA；5組現場可組態輸出觸點，1組故障報警輸出觸點
輸出觸點容量：250VAC/5A
輸出電流信號負載阻抗：50Ω~750Ω。
工作制式：短時工作制，時間定額為10min；
防護等級：IP54，IP55或IP67
防爆標志：Ex dIIBT4Gb；
輸出扭矩：多回轉50～5000N.m，部份回轉50～160000N.m；
輸出轉速：多回轉10～72r/min，部份回轉0.125～4r/min；
快關型閥門電動裝置不適合作調節型使用。
基本誤差、回差、死區（可調）：1級，2.5級、5級可選（僅調節型適用）
三、蝶閥電動裝置操作規程：
1、將閥門開啟或關閉時，應將碟板開至5度~85度之間再通電運行。2、電動蝶閥手動啟閉時，應先撥動電動裝置上的轉換手柄。旋轉手順時針方向為關閉，反之為開啟。
3、撥“現場”檔位可用現場控制柜控制蝶閥的開停。按“開閥”按鈕為打開電動蝶閥，按“閉閥”按鈕為關閉蝶閥，按“停止”按鈕為打開或關閉蝶閥的過程中隨時停止蝶閥閥板的轉動，操作過程中觀察各指示燈的顯示；撥“遠程”擋位，由中控室控制開停。
4、電動操縱時，按電鈕開關即可，手動操作狀態自動變為電動操作狀態。
5、長期閉合的電動蝶閥附近會有泥沙沉積區，這些泥沙會對蝶閥的開合形成阻力。開啟時，應反復做開合動作，促使沉積泥沙的松動。若發現蝶閥附近經常有泥沙沉積現象，應經常開閉電動蝶閥，以利于積沙的排除。
6、對于長期不啟閉的電動蝶閥，也應定期運轉一兩次，以防止銹死或於死。
7、每六個月檢查一次軸端，如有泄露應及時更換填料。電動裝置拆卸維修后，應重新將其轉矩限制機構調整到說明書給定的扭矩范圍內。
四、蝶閥電動裝置主要技術參數：
| 公稱通經DN（mm) | 50～2000 | 50～1600 | |
| 公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
