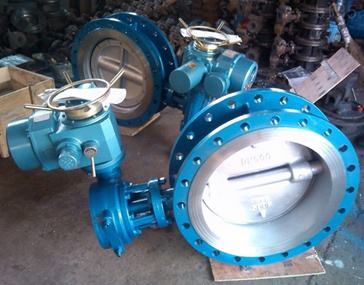

D9B41X-16C電動防爆蝶閥
[返回列表頁]
一、D9B41X-16C電動防爆蝶閥概述：
D9B41X-16C電動防爆蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的zui佳裝置。選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，工作溫度可達600℃。
二、D9B41X-16C電動防爆蝶閥特點：
1、蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
三、D9B41X-16C電動防爆蝶閥執行機構：
1.功能強勁：智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
四、D9B41X-16C電動防爆蝶閥主要技術指標：
控制精度：0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗：250Ω；
通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC，600V，25A）②繼電器輸出（AC，250V，10A）◆定貨時指明
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
五、D9B41X-16C電動防爆蝶閥主要性能規范：
|
壓力環境 |
低壓 | 密封形式 | 軟密封型 |
| 傳動形式 | 電動 | 結構形式 | 三偏心 |
| 主體材料 | 碳鋼 | 適用溫度 | 120（℃）（℃） |
| 壓力范圍 | 1.0（Mpa）（Mpa） | 適用介質 | 水 |
| 公稱通徑 | 50-2000（mm）（mm） | 材質 | 鑄鐵 |
| 連接形式 | 法蘭 | 產品別名 | 電動防爆法蘭蝶閥 |
| 適用范圍 | 應用于、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域 | 產品型號 |
D9B41X |
