開關電動蝶閥

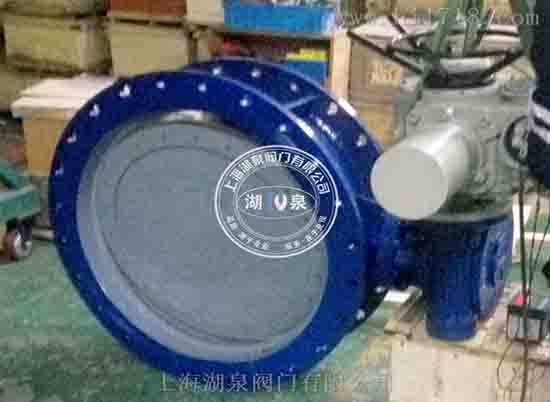

法蘭電動開關型蝶閥
[返回列表頁]
一、法蘭電動開關型蝶閥介紹：
法蘭電動開關型蝶閥可以做到普通開關型和智能調節型兩種，采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
二、法蘭電動開關型蝶閥品特點：
1.體積小、力矩大 整機體積和重量僅相當于同類產品的1/3，整機輸入功率小、輸出力矩大、所需安裝空間小；安裝運輸非常方便。
2.強勁電動機 根據閥門工作特性而設計的電機，具有高啟動力矩，低啟動帶電流以及較小轉到慣量。定子繞組裝有內藏式過熱保護器(自動恢復型)，當閥門發生意外卡堵時，保護器即控制電機停止，保護整套設備安全。
3.精密齒輪：由精密相切的多齒輪和軸組成，齒輪和軸由熱處理高合金鋼制成，強度高、耐性好，可經受長期疲勞負荷沖擊。齒輪機構內加注進口食品級鉬基潤滑脂，完成潤滑，無需點檢或維護。
4.機械限位裝置：不銹鋼制作的機械行程限制螺栓和限位擋塊可精確調節行程機構至所需角度。為了方便調節，此螺栓至于外殼外部，每次調節后用不銹鋼螺帽鎖定所需位置。
5.閥門開度顯示：鏡片與本體采用進口食品級玻璃膠粘接，粘接高度強，使產品無污染，耐高溫，能有效抵抗雨水寖泡等惡劣環境的腐蝕。
6.人工搖柄：在調試或斷電時可使用不銹鋼手柄驅動220v電動蝶閥-220V電動開關型蝶閥轉動，S為順時針方向，O為逆時針方向。
7.電纜接口：設有兩個G1/2防水電纜接頭，分別用于電纜線和信號線，防止干擾。
8.微動開關：HD系列選用進口微動開關，觸點質量、動作壽命、絕緣性能等指標優良可靠。
9.精密電位器：采用進口高精密電位器，使用壽命高達三萬次！非常適用于閥門的小開度調節需要！有效確保電動閥門的精度調節。
10.控制模塊：樹脂封裝的控制模塊具有分解度高、功能強勁、抗震動、壽命長和可靠性等顯著特點。
11.司服機構：內置控制模塊不斷比較輸入信號和電位器的反饋信號，當達到平衡時，即停止電機工作，然后輸出軸使閥門保持在相應位置直至輸入信號變化。
三、法蘭電動開關型蝶閥主要技術參數：
1、閥體 閥體形式 直通鑄造閥 公稱通徑 DN50～1200mm 公稱壓力 PN1.0、1.6、2.5MPa 法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準 連接形式 法蘭式、對夾式 閥蓋形式 一體式 壓蓋型式 壓板壓緊式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
2、閥內件 閥芯形式 "蝶"型垂直板式 流量特性 近似等百分比 閥芯材料 鑄鋼、不銹鋼（CF8、CF8M、CF3、CF3M）
3、執行器 執行器型號 CHR、3810R、DZW、HQ、PSQ電動執行機構 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95%
湖泉閥門訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域，為您提供zui新的閥門知識、zui好的服務、zui佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。我們立志成為全球ling先的閥門制造商。
歡迎您訪問我們的網站【http://m.snt09.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服 務。電話：021-64162222
